EHZ101 |
m |

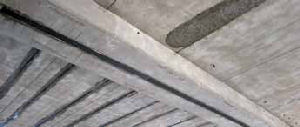

Refuerzo de vigas y viguetas, con laminado de fibra de carbono Carboplate "MAPEI SPAIN". |
90,14€ |
|
Refuerzo por la cara inferior de vigas o viguetas de hormigón armado, mediante el sistema Carboplate "MAPEI SPAIN", formado por laminado de fibra de carbono, Carboplate "MAPEI SPAIN", de 50 mm de anchura y 1,4 mm de espesor, módulo de elasticidad 200000 N/mm², resistencia a tracción 3300 MPa y elongación última 1,4%, colocado con Adesilex PG 1 "MAPEI SPAIN" sobre la superficie de hormigón previamente preparada e imprimada con Mapewrap Primer 1 "MAPEI SPAIN". |
|
Código |
Unidad |
Descripción |
Rendimiento |
Precio unitario |
Importe |
|
1 |
Materiales |
||||
|
mt09rem020a |
kg |
Imprimación de dos componentes a base de resina epoxi, Mapewrap Primer 1 "MAPEI SPAIN", para aplicar con brocha o rodillo sobre elemento estructural a reforzar mediante hojas o laminados de fibra de carbono. |
0,014 |
25,00 |
0,35 |
|
mt09rem010nb |
m |
Laminado de fibra de carbono, Carboplate "MAPEI SPAIN", de 50 mm de anchura y 1,4 mm de espesor, módulo de elasticidad 200000 N/mm², resistencia a tracción 3300 MPa y elongación última 1,4%, para refuerzo de estructuras. |
1,100 |
70,00 |
77,00 |
|
mt09rem040a |
kg |
Adhesivo de dos componentes a base de resina epoxi, Adesilex PG 1 "MAPEI SPAIN", para aplicar con espátula o llana sobre elemento estructural a reforzar mediante laminados de fibra de carbono, según UNE-EN 1504-4. |
0,080 |
14,00 |
1,12 |
|
Subtotal materiales: |
78,47 |
||||
|
2 |
Equipo y maquinaria |
||||
|
mq08gel010k |
h |
Grupo electrógeno insonorizado, trifásico, de 45 kVA de potencia. |
0,234 |
4,81 |
1,13 |
|
Subtotal equipo y maquinaria: |
1,13 |
||||
|
3 |
Mano de obra |
||||
|
mo042 |
h |
Oficial 1ª estructurista. |
0,246 |
18,42 |
4,53 |
|
mo089 |
h |
Ayudante estructurista. |
0,246 |
17,25 |
4,24 |
|
Subtotal mano de obra: |
8,77 |
||||
|
4 |
Costes directos complementarios |
||||
|
% |
Costes directos complementarios |
2,000 |
88,37 |
1,77 |
|
|
Coste de mantenimiento decenal: 6,31€ en los primeros 10 años. |
Costes directos (1+2+3+4): |
90,14 |
|||
|
Referencia norma UNE y Título de la norma transposición de norma armonizada |
Aplicabilidad(a) |
Obligatoriedad(b) |
Sistema(c) |
|
UNE-EN 1504-4:2005 |
1.9.2005 |
1.1.2009 |
1/2+/3/4 |
|
Productos y sistemas para la protección y reparación de estructuras de hormigón. Definiciones, requisitos, control de calidad y evaluación de la conformidad. Parte 4: Adhesivos estructurales |
(a) Fecha de aplicabilidad de la norma armonizada e inicio del período de coexistencia
(b) Fecha final del período de coexistencia / entrada en vigor marcado CE
(c) Sistema de evaluación y verificación de la constancia de las prestaciones
Pliego de condiciones
|
UNIDAD DE OBRA EHZ101: REFUERZO DE VIGAS Y VIGUETAS, CON LAMINADO DE FIBRA DE CARBONO CARBOPLATE "MAPEI SPAIN". CARACTERÍSTICAS TÉCNICAS Refuerzo por la cara inferior de vigas o viguetas de hormigón armado, mediante el sistema Carboplate "MAPEI SPAIN", formado por laminado de fibra de carbono, Carboplate "MAPEI SPAIN", de 50 mm de anchura y 1,4 mm de espesor, módulo de elasticidad 200000 N/mm², resistencia a tracción 3300 MPa y elongación última 1,4%, colocado con Adesilex PG 1 "MAPEI SPAIN", aplicando una capa de 2 mm de espesor sobre el laminado con espátula y otra capa de 1 mm de espesor sobre la superficie de contacto con el soporte, previamente imprimada con Mapewrap Primer 1 "MAPEI SPAIN", aplicada con brocha. Incluso p/p de replanteo de la posición de los refuerzos, lijado previo de la superficie con disco de diamante y aspirado de polvo; colocación del laminado sobre el soporte, con rodillo de goma; retirada del adhesivo que pueda rebosar y limpieza de los restos generados. CRITERIO DE MEDICIÓN EN PROYECTO Longitud medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA DEL SOPORTE. Se comprobará que la superficie soporte de hormigón tiene una resistencia a tracción mínima de 1,5 N/mm², está seca, limpia, firme, rugosa y libre de aceites, grasas, pinturas, disolventes o polvo. AMBIENTALES. Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 5°C o superior a 30°C. DEL CONTRATISTA. La puesta en obra del sistema sólo podrá ser realizada por empresas especializadas y cualificadas, reconocidas por el fabricante y bajo su control técnico, siguiendo en todo momento las especificaciones del fabricante. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo de la posición de los refuerzos. Lijado de la superficie de hormigón. Aspirado del polvo. Aplicación de la imprimación. Aplicación del adhesivo sobre el hormigón imprimado. Aplicación del adhesivo sobre la cara rugosa del laminado. Colocación del laminado. Limpieza de los restos de obra. CONDICIONES DE TERMINACIÓN. El conjunto no tendrá zonas huecas ni fallos de adherencia. CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO Se medirá la longitud realmente ejecutada según especificaciones de Proyecto. |
Residuos generados
|
Código LER |
Residuos generados |
Peso (kg) |
Volumen (l) |
|
17 09 04 |
Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03. |
0,002 |
0,001 |
